トランク・ネイティブVLAN・音声VLAN

この単元で学ぶこと

VLANを使うと、1台のスイッチでもネットワークを論理的に分けられます。複数のVLANをスイッチ間で運ぶために使うのがトランクです。この単元では、トランク、IEEE 802.1Qのタグ、ネイティブVLAN、音声VLANの関係を整理します。

トランクポートとは

トランクポートは、複数のVLANの通信を1本の物理リンクで運ぶためのポートです。たとえば、2台のスイッチにVLAN 10とVLAN 20があり、両方のVLANをスイッチ間で利用したい場合、スイッチ同士をトランクで接続します。

一方、PCやプリンタなどを接続する一般的なアクセスポートは、通常1つのデータVLANに所属します。トランクとアクセスポートの役割を混同しないことが大切です。

IEEE 802.1Qタグ

トランク上では、フレームがどのVLANに属するかを区別する必要があります。IEEE 802.1Qは、イーサネットフレームにVLANを識別する情報を付けるための標準です。

802.1Qタグが付いたフレームを受信したスイッチは、タグに含まれるVLAN IDを見て、どのVLANとして扱うかを判断します。これにより、複数のVLANの通信を同じ物理リンクで混在させながら、論理的には分離したまま運べます。

ネイティブVLAN

802.1Qトランクでは、標準的な動作としてネイティブVLANのフレームはタグなしで送られます。トランクの両端でネイティブVLANの設定が一致していないと、タグなしフレームが意図しないVLANとして扱われるおそれがあります。

ネイティブVLANは、トランクの両端で同じ値にそろえることが基本です。設計や運用では、未使用のVLANをネイティブVLANに割り当てるなど、不要な通信を減らす考え方も使われます。

音声VLAN

音声VLANは、IP電話の音声通信をPCなどのデータ通信とは別のVLANで扱うためのVLANです。IP電話とPCを同じスイッチポートへ接続する構成では、PCはデータVLAN、IP電話は音声VLANを使うようにできます。

IP電話から送る音声フレームには、通常、音声VLANを示す802.1Qタグが付けられます。音声通信を別VLANへ分けることで、QoSやセキュリティの設定をデータ通信と分けて考えやすくなります。

通信の流れを整理する

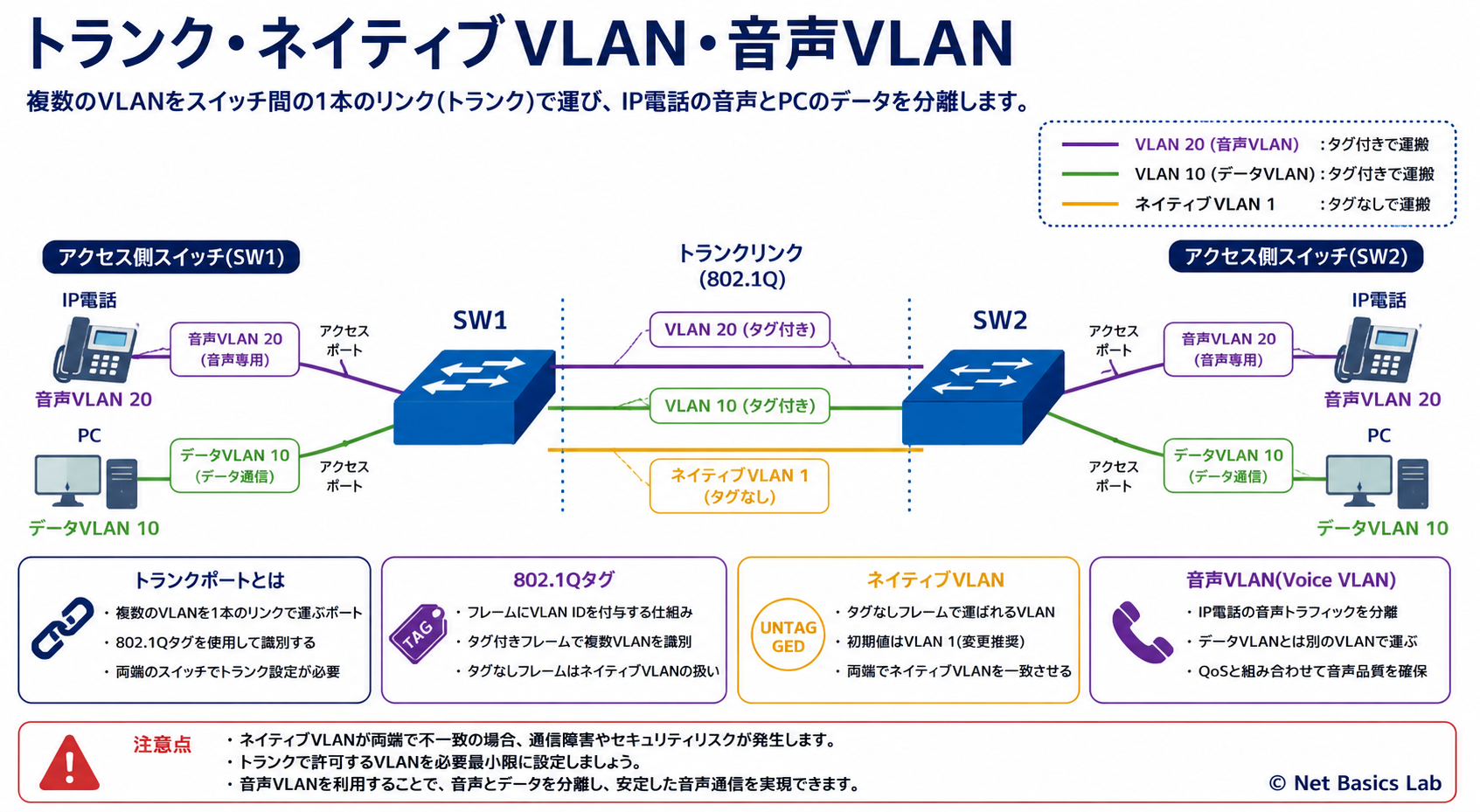

VLAN 10のPCとVLAN 20のIP電話の通信をスイッチ間で運ぶ場合、スイッチ間のリンクはトランクにします。PCのデータ通信とIP電話の音声通信は、802.1Qタグにより別のVLANとして識別されます。ネイティブVLANはタグなしフレームの扱いを決める設定であり、音声VLANとは別の役割です。

まず覚えたいポイント

トランクは複数VLANを1本のリンクで運ぶ仕組みです。802.1QタグはフレームのVLANを識別します。ネイティブVLANはタグなしフレームの扱いを決め、音声VLANはIP電話の音声通信をデータ通信と分けるために使います。
